光電傳感器 OM-5124
光電傳感器OM-5124屬于防塵反射型，由Tr（光敏晶體管）輸出，感應距離為1.0~4.0mm。光學傳感器OM-5124可用于自動售貨機、復印機、傳真機等。
特點
- 咬合安裝
- 窄封裝
- 防塵型
- 反射型
- 可選擇安裝板厚度 (0.8, 1.0, 1.2, 1.6mm)
- 有內置現流電路及負載電阻供應
規格參數
| 感應距離 | 1.0~4.0mm |
|---|---|
| 輸出類型 | Tr（光敏晶體管） |
| 尺寸 (L x W x H) | 22.4 x 11.2 x 5.9mm |

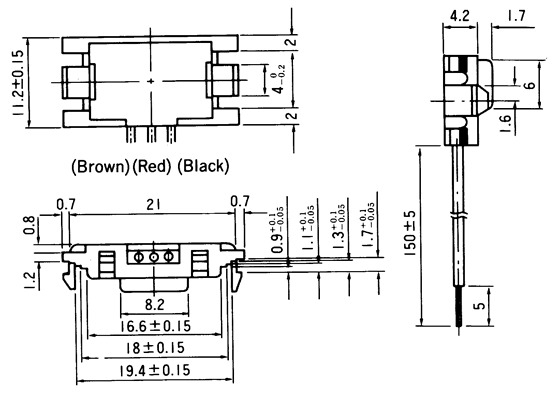

外形尺寸
 |

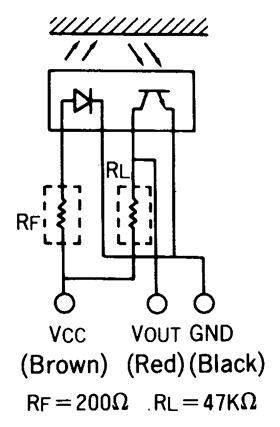

原理電路 |
 |
典型性能曲線
| PC-Ta | Spectral Distribution | Spectral Sensitivity |
 |
 |
 |
| Sensing Distance Characteristics | VO-Ta | Supply Voltage Characteristics |
 |
 |
 |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 6V |
| 輸出電壓 | VOUT | 35V |
| 輸出電流 | IOUT | 20mA |
| 輸出功率消耗 | POUT | 75mW |
| 工作溫度 | Topr | -10° ~ +60°C |
| 貯存溫度 | Tstg | -20° ~ +70°C |
電氣特性
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 開通 | 消耗電流 | ICC | 25mA Max |
| 接通電壓 | VOL | 3.5V Min | |
| 阻斷 | 消耗電流 | ICC | 2.5mA Max |
| 斷路電壓 | VOH | 1.5V Max | |
