干簧管 HYR-4003
干簧管HYR-4003為單級雙投型干性開關。作為磁性開關的一種，磁簧開關HYR-4003具有先斷開后接通之單級雙投（SPDT）觸點。這類型干簧管開關具有1500到2500 VDC的擊穿電壓，超高擊穿電壓型（15,000 VDC）， 可用玻璃膠囊的長度的14.5毫米，和50mm的2lmm，可用于汽車ABS裝置。
特點
- 單極雙投
- “C”型開關
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | IC |
| 觸點位置 *1 | O |
| 觸點材料 | 銠 |
| 觸點最大額定功率 | 10W |
| 最大開關電壓 | 250VDC |
| 最大開關電流 | 0.5A |
| 最大初始觸點電阻 | 75mΩ |
| 啟動值 (AT) | 30-80 |
| 最小釋放值 (AT) | 15 |
| 最小切斷電壓 *2 | 500VDC |
| 最大觸點電容 | 3.0pF |
| 最小絕緣阻抗 | 108Ω |
| 典型諧振頻率 | 1.1kHz |
| 電氣壽命（阻抗負載） | 106 (24mVDC, 100µA) |
| 特點 | 單極雙投型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

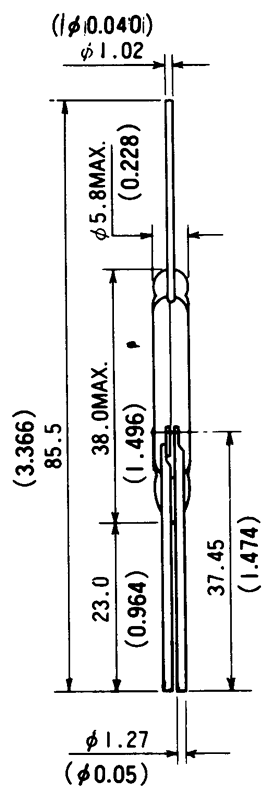

外形尺寸
 |
測試線圈 TC-1002 |
尺寸 |
||||||
|
 |
