干簧管 HYR-5008
干簧管HYR-5008為高電壓型干性開關，這種磁簧開關額定切斷電壓為1000至2000V。具有可切斷高達10~15KV額定電壓的干簧管亦有供應，體積較大。作為磁性開關的一種，干簧管開關HYR-5008耐電壓大約是250V~500V，可用于IC/LSI測試儀醫(yī)療診斷設備（心電圖、電子顯微鏡儀器、示波器）、光設備(如傳真、X射線）等。
特點
- 高壓斷路開關
規(guī)格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 銠 |
| 觸點最大額定功率 | 25W |
| 最大開關電壓 | 3,500VDC |
| 最大開關電流 | 0.5A |
| 最大初始觸點電阻 | 60mΩ |
| 啟動值 (AT) | 200-250 |
| 最小釋放值 (AT) | 50 |
| 最小切斷電壓 *2 | 15,000VDC |
| 最大觸點電容 | 0.8pF |
| 最小絕緣阻抗 | 1010Ω |
| 典型諧振頻率 | 0.8kHz |
| 電氣壽命（阻抗負載） |
107 (50mVDC, 10mA) 5x105(2000VDC,10mA) |
| 特點 | 高電壓型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規(guī)范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規(guī)定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

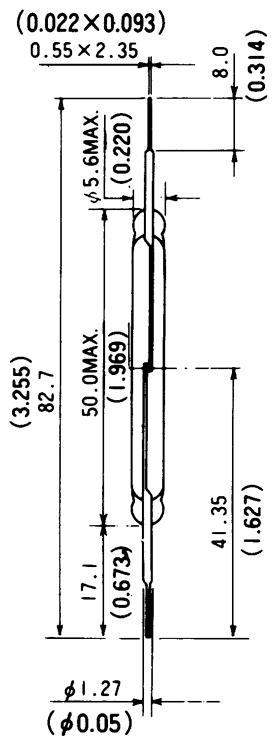

外形尺寸
 |
測試線圈 TC-1002 |
尺寸 |
||||||
|
 |
