液位傳感器是用來檢測液體或粉末的水平，或液體之間的界面。 它們是一個物體位置和位移的流體系統的一個重要部分，在許多應用中是至關重要的。 要被測量的物質，可以是在一個容器中，或在湖泊或河流。液位傳感器能夠檢測到變化，并向用戶傳達出這樣的變化。 液位傳感器一般設計為一個特定的應用。

　　在我們講解如何選擇液位傳感器（液位開關）之前，先了解一下液位傳感器的動作原理。

液位傳感器工作原理

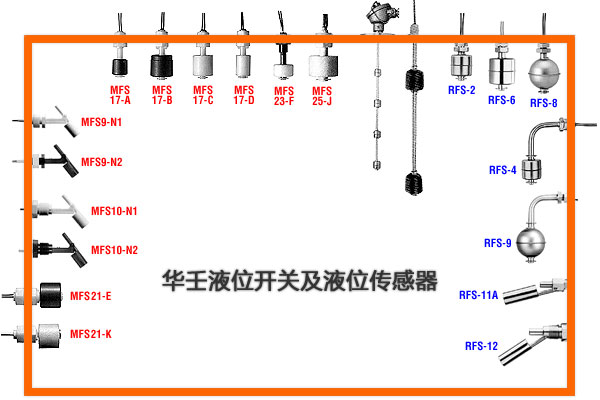

　　華壬液位開關的內部結構，如右圖中所示的形狀。舌簧開關被密封體內，通過磁力的磁鐵浮子開關工作。 此外，為了防止激活，惰性氣體密封接觸部分、磁簧開關，并通過電鍍進行表面處理。

　　液位傳感器主要有兩個基本的電平的測量類型，開關式液位傳感器和連續式液位傳感器。

• 開關式液位傳感器
  也可以稱之為單點或多點液位傳感器，主要用于獲得特殊位置的液位值。標記一個特定的電平，當介質為高于或低于該電平，向用戶傳達。 它們一般用于高報警或開關。 這些液位傳感器，也可以集成在單個設備中增加一個低的報警器，或作為連續水平的臺階版本。


• 連續式傳感器
  運用于測量一定范圍內的液位值。測量液體或干料水平在指定的范圍內，并提供輸出連續表示水平，是比開關式液位傳感器更先進的設備，因?yàn)檫B續式傳感器測量的水平在一定范圍內，而不是在一個點上，讓用戶知道物質的確切數額。 這將產生一個模擬輸出，直接關系到流體容器中的液位。


液位傳感器的特點

• 結構簡單故障低
• 不采用緊湊型設計
• 接觸部分采用電鍍處理具有高可靠性、重復性高、壽命長。
• 安裝之后，無需審核調整，維護時間更少
• 浮子還可以使用不導電的液體
• 工作點變化是不太穩定的

液位傳感器設備

主要有三個液位傳感器設備分類：

• 傳感器的專用設備
  提供輸出，處理器，控制器，或數據采集系統中，但是，它們不具有顯示器或用戶界面。 通常情況下，只有傳感器的設備中使用的應用程序，需要一個開關。

• 液位傳感器系統
  是簡單的工具或儀表。 這些液位傳感器提供了更多的功能，比只傳感器（換能器）的設備，并且可以包括顯示器和/或用戶界面。 一般來說，液位傳感器系統的設計應用，需要一個簡單的壓力表，本地可編程單元（單機），或控制器/累加器。

• 傳感器的發射器
  被設計成從傳感器傳輸?shù)臄?shù)據通過一個兩線的電流回路。 該環路有一個外部電源，和發射器相對于它的輸入信號作為一個可變電阻。

產品選型

　　有幾個重要的指標時要考慮選擇一個液位傳感器。 這些措施包括：媒體，接觸式或非接觸式的測量，不同的電平測量技術，溫度和壓力范圍內的系統，和輸出的需求。

接觸或非接觸式

　　液位傳感器測量采用接觸或非接觸方法。 聯系方式涉及的設備和媒體之間的身體接觸，非接觸式方法測量不接觸媒體。 非接觸式方法是服務腐蝕性介質的最佳選擇。

媒體

　　媒體是需要測量傳感器的材料。 液位傳感器負責測量液位系統在許多行業中的多種媒體。 兩個大眾媒體類型包括液體和干燥的材料。

• 液體介質
  1、水（熱或冷，干凈或臟的，新鮮或鹽）
  2、汽油（柴油）
  3、液壓油
  4、高粘性或粘性流體

• 干材料可以包括
  1、散裝固體
  2、粉末

　　
　　選擇合適的液位傳感技術要從分析實際應用環境開始。

　　測量容器中液體或固體物質的量一直以來都是過程儀器儀表最基本的功能之一。通常我們所謂的測量罐內液位，其實在大多數情況下所需的信息是體積，真正需要了解液位的情況非常少。和流量測量一樣，液位測量技術的原理極其豐富。在本文中，我們將僅對那些提供電子數據采集、同時已經被多個制造商支持的技術，進行一個簡單的介紹，而不是全面討論。

　　選擇液位傳感器要從了解該流程的特定需求及其應用環境的限制條件開始。液位測量是“連續式”，或是“觸點液位式（離散式）”的，前者的結果顯示液位在罐內的什么位置，而后者的結果顯示它是否在設定點以上或以下。如果工藝上需要某給定儲罐中的100加侖液體，那我們只需要知道它已經超過100加侖就足夠了，而根本不用去關心具體超過多少。同樣的，我們一般還會需要一個液位低報警以防罐子被抽空，以及一個高報警防止它溢出。

　　選擇最佳測量技術需要了解該過程工藝的需要、選擇測量方法應該從對測量過程和你所需信息的分析開始：測量的對象什么？測量固體物質具有相當?shù)碾y度，因?yàn)榉勰詈皖w粒狀物體會在容器內漂浮，從而覆蓋內表層或在靠近出口點處造成“鼠洞”現象。限于技術原因，這些因素很可能造成不準確的數據測量。相對規矩的液體比較容易處理，然而漿料及固體物質含量也可能會導致上述問題的發生。此外，泡沫、振蕩，甚至粉塵都可能欺騙反射測量，而電介質的特性也會影響電容式傳感器。

　　測量的精度如何？這通常僅僅影響到連續測量，但要根椐容器的大小而定。非常精確(±<1%)的測量是可能達到的，但成本會很昂貴。通常對一個大容器進行大范圍的測量時很少需要非常精確的讀數。

　　需要接觸被測物嗎？很多方法都需要進入容器內并且與被測物相接觸。當然也有些方法不需要這樣。

　　是否需要并可能穿透罐壁或者直接在罐內？有些方法根本不需要穿透罐體。不過如果被測物非常敏感，或者如果罐處于高壓狀態下，罐體穿透可能是個不錯的選擇。如果要求測量已有罐體且該罐沒有合適的艙口，改裝就不可避免了。

　　你知道確實的內部尺寸嗎？如果體積是最終目標，所有內部尺寸必須充分被量化，如扣除擋板、槳、熱交換器等。精確的液位讀數并不能修正不精確的尺寸。

文章尚未完結，下回分解。
