干簧管 HYR-1506
干簧管HYR-1506為高浪涌電流型干性開關。作為磁性開關的一種，磁簧開關HYR-1506可用于開關白熾燈或沒有外部限流電阻的容性負載。對于燈的照明，干簧管開關HYR-1506可以直接控制施加其電源中的浪涌電流，如白熾燈，無需使用一個保護電阻器。
特點
- 高浪涌電流
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 銠 |
| 觸點最大額定功率 | 10W |
| 最大開關電壓 | 100VDC |
| 最大開關電流 | 0.5A |
| 最大初始觸點電阻 | 150mΩ |
| 啟動值 (AT) | 40－80 |
| 最小釋放值 (AT) | 20 |
| 最小切斷電壓 *2 | 250VDC |
| 最大觸點電容 | 0.4pF |
| 最小絕緣阻抗 | 1010Ω |
| 典型諧振頻率 | 3kHz |
| 電氣壽命（阻抗負載） | 104 (12VDC, 3.4W lamp) |
| 特點 | 高浪涌電流型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

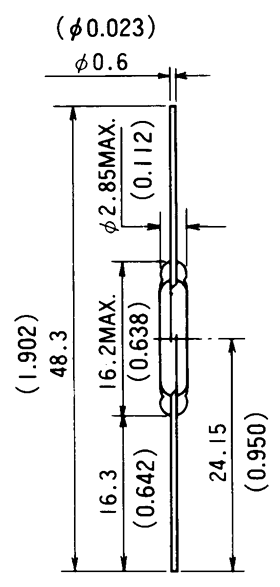

外形尺寸
 |
測試線圈 TC-0502 |
尺寸 |
||||||
|
 |
