干簧管 HYR-2031-1
干簧管HYR-2031-1為大功率、接近差動型干性開關，最大開關電壓為220VDC。作為磁性開關的一種，磁簧開關HYR-2031-1具有觸點之間閉合或打開的磁滯量小特點。這類型干簧管開關可用玻璃膠囊的長度的14.5毫米、50mm和2lmm。干簧管HYR-2031-1可用于復印機的傳感器。
特點
- 接近差動開關
- 大功率型 220VAC
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 銠 |
| 觸點最大額定功率 | 70W |
| 最大開關電壓 | 220VDC |
| 最大開關電流 | 0.7A |
| 最大初始觸點電阻 | 100mΩ |
| 啟動值 (AT) | 20-60 |
| 最小釋放值 (AT) | 8 |
| 最小切斷電壓 *2 | 300VDC |
| 最大觸點電容 | 0.4pF |
| 最小絕緣阻抗 | 109Ω |
| 典型諧振頻率 | 2.5kHz |
| 電氣壽命（阻抗負載） |
107 (24mVDC, 10mA) 106 (200VDC, 250mA) |
| 特點 | 接近差動型開關，大功率型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

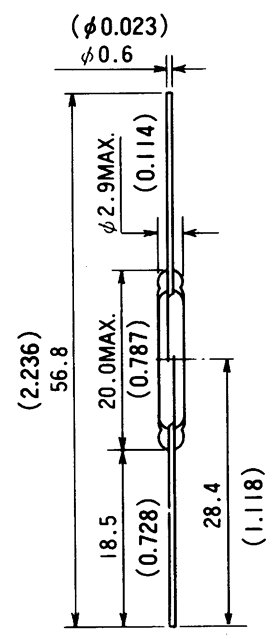

外形尺寸
 |
測試線圈 TC-0502 |
尺寸 |
||||||
|
 |
